液压摇臂钻床主轴箱维修

来源:http://www.wyskmc.com/  作者:滕州市威远 机床厂

钻床是一种孔加工(钻孔、扩孔、铰孔、攻丝)设备,按照结构类型又可以分为立式、台式、多孔、摇臂钻床等多种形式。在各类型的钻床中,摇臂钻床以操作方便、灵活的特点迅速占有钻床的大部分市场份额。下面就将摇臂钻床维修、保养方面的知识总结如下:

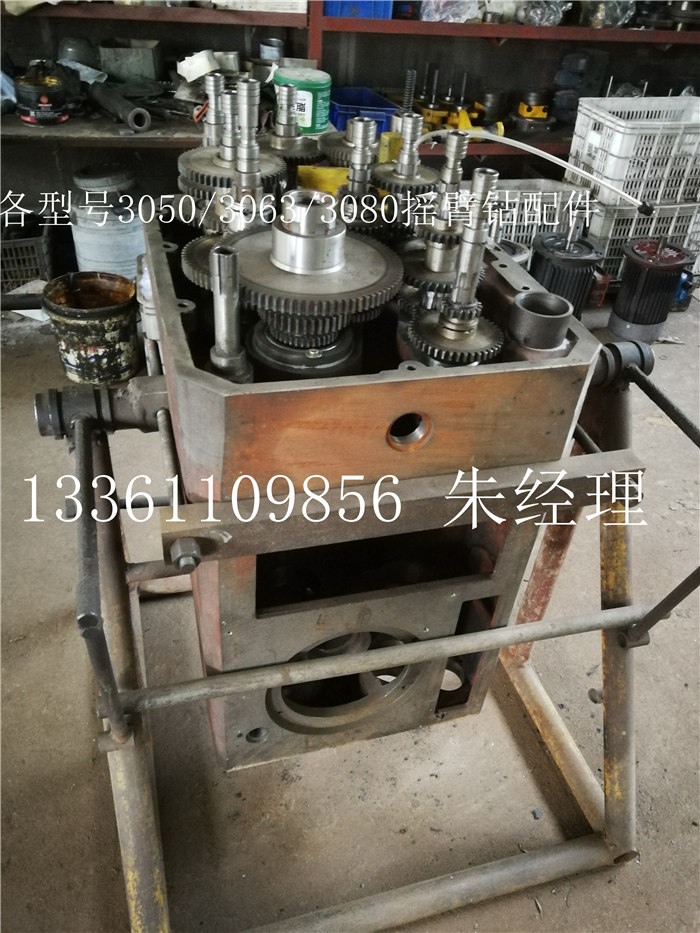

摇臂钻床维修图
摇臂钻床维修图

一、摇臂钻床维修

1.摇臂钻床维修方法

(1).根据设备电气控制原理来分析并确定摇臂钻床故障产生的部件

从摇臂钻床故障现象为切入点,根据对应线路的原理图进行分析,通路分析找到引起故障的部件并判断故障产生的原因。

(2).通过对摇臂钻床进行整体观察,各部件是否在正常使用状态。

在判断出引起故障的部件后,需要对摇臂钻床部件周围的相关电器元件进行检查,并根据经验确定摇臂钻床维修细节。举例说明:当发现线头脱落时、接触器KM4或IOD5的触头接触不良或焊牢、接触器的密封圈损坏这些细节问题对我们分析摇臂钻床故障及解决有所帮助。

(3).利用工具(万用表)进行检查,进行摇臂钻床维修故障较后的确认。

在经过以上两个步骤的的检查后,就需要使用万用表对摇臂钻床故障进行较后的确认。万用表检查可以在断电的基础上,利用万用表的电阻测量法和电压测量法进行分析。

(a).万用表电压测量法

在接通QS1电源开关之前,应该首先分析线路是否有短路情况,排除短路原因之后,接通QST电源开关,根据电气原理图测试对应电路电压值,是否符合线路要求,测试切入标示为FIJ1和FIJ2熔断器下端电压是否工业电压380,测量3-9两数值之间电压是否为110将十字开关SA放到左边位置,测量9-PB两点电压是否为110,

(b).万用表电阻测量法

关闭QS1电源,将十字开关SA放置中间断电位置,将万用电表调节按钮,放到电阻档位上,进行分别测量9-15,15-16,16-14,J4-PB,13-PE的通电情况,查询故障发生的位置,再检查电动机M4通路和电阻数字情况。

摇臂钻床保养图
摇臂钻床保养图

二、摇臂钻床保养

1.摇臂钻床保养(一级)

(1). 将摇臂钻床整体进行全部擦拭清洁,将导轨面清洗并清理工作台面上毛刺,检查设备的各手柄、开关是否能正常使用。

(2). 检查设备机身和电器开关是否接触良好,并保证设备使用时候的电路安全。

(3). 根据设备说明书的说明对需要润滑的部位进行加油,保持油量适当,游标清湖,油杯清洁。

(4). 检查设备传动系统是否使用良好,适当调整主轴箱和导轨之间的距离,使之能够正常使用。

(5). 设备电机启动后,较好能够空运行一段时间并密切观察设备能够正常使用。

(6). 工人下班后,需要将设备电机关闭,关掉电源,并将手柄位置归于非工作状态。

2.摇臂钻床保养(二级)

(1). 导轨滑动面光洁,油槽畅通,导轨下端面是否平整并进行调整,检查需每月都有。

(2). 清洁主轴上的杂志,对主轴注油操作,需要每个月对滤油器进行清洗,检查滤油网是否出现堵塞或损坏。

(3). 摇臂钻床摇臂和夹紧机构是否能正常使用。如使用效果不好需要及时进行手动调整主轴箱夹紧位置。

(4). 油箱检查,油量是否到位,油质是否合格,油窗是否清洁。需要半年检查一次。

(5). 冷却系统检查:清洗冷却泵,过滤器和冷却液槽,并检查有无漏水现象。

(6). 电器系统检查。

(a). 清扫电机和电器箱尘土。

(b). 检查电线接头盒电气元件是否老化。

(c). 检查限位开关是否正常使用。

(d). 开门断电是否正常。

(e). 价差液压系统是否正常,有无漏油现象。
