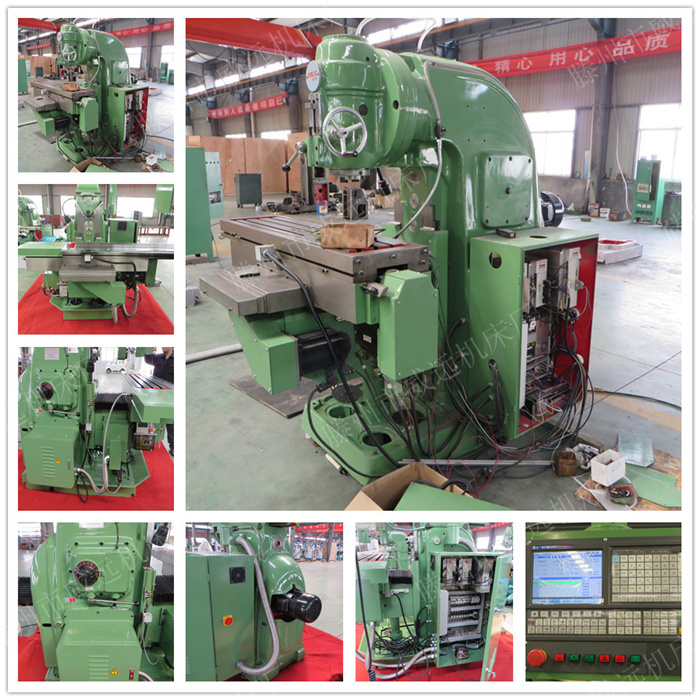

XK5032数控立式铣床

XK5032数控铣床俗称数控XK5032立式升降台铣床,它是由X5032立式铣床加数控系统而来。根据用户需要,配置了先进的数控系统(OSP-U10M、SIEMENS802D、FANUC 0i、华中Ⅰ号等)实现三座标三联动,并可根据用户要求提供第四坐标(配置烟台产TK13250数控转台),可以完成直线、斜线、曲线轮廓等铣削加工;可以组成各种往复循环和框式循环,还可以铣削具有复杂曲面轮廓的零件,如模具、螺旋槽、叶片、凸轮、样板等;适用于机械制造行业的各类部门,也适用于军工部门。并可根据用户要求提供第四坐标,从而实现四轴四联动功能,可以实现在圆柱面、圆锥面等上面加工各种曲线、曲面。

1、主传动系统主传动系统为7.5Kw的交流电动机通过弹性连轴器驱动主传动箱,主传动箱内有三组滑移齿轮,液压预选变速机构推动各滑移齿轮,组成18种转速,再传到铣头上的主轴,主传动箱内有电磁制动器,主轴制动迅速平稳。

2XK5032数控铣床采用侧挂式电柜和吊挂式操纵站,机电一体,整体装运,安装方便,集中操纵但能又多位置操作。

3、铣头上的立式主轴,有符合国际标准的(ISO)No.50锥孔,可安装标准的铣刀或铣夹头。XK5032数控铣床主轴的轴向位置可调整,连同套筒一起作轴向伸出。主轴也可以连同铣头主体一起,在左右各45°范围内调整成倾斜位置。

4、进给系统 XYZ三个座标的进给,都是由交流伺服电机驱动的。电机通过同步齿形带驱动滚珠丝杠,从而使部件沿导轨移动。伺服电机及其相应的速度控制单元和用于位置检测的脉冲编码器等均受控于数控系统;以完成各种进给运动。同步齿形带可张紧以减少传动间隙,噪声亦可降低。XK5032数控铣床垂向电机是带制动器的,当断电时,垂向刹紧,以防止升降台因自重而下滑。

5XK5032数控铣床刀柄采用标准XT50形式,可与我公司生产的万能铣床刀柄通用。节省刀柄采购费用。

6、半自动的装卸刀机构,安装在铣头的上方,通过两个按钮分别控制装刀和卸刀,方便而安全,即使主轴向外伸出,也不会影响刀具装卸。

7、润滑系统

自动润滑站配以递进式分油器,对机床导轨副、滚珠丝杠副及齿轮副等进行自动的定时定量润滑,每次加油量和两次间的时间间隔都是可调的,力求保证每个润滑点的合理油量。

1、我厂已有二十多年的生产经验和历史,本厂的规模、产品质量、生产技术在同行业中享有盛誉,产品出厂前都经过严格的检验和反复的测试,合格后方予出厂。

2、本厂是自产自销的生产加工型企业,产品丰富,品质优良,价位低,诚邀全国各区域商家合作,保证厂商双赢!

3、商品种类繁多、锁粹,未能逐一上架,有其他配置需要的、或有特殊要求、需要订造的朋友,可以直接联系我们,具体事项可以协商沟通

4、机床采用高强度球墨铸铁为铸造材料,保证机床机身的强度及稳定。

5、所有零部件均采用名牌厂家生产,并严格要求设备的精密程度。

6、所有导轨面全部高频淬火处理,设备的耐磨性及强度加强。

7、铣床,钻铣床 均采用控制面板方式控制,操作简单,明了。

8、机床电器,电机保证全部名牌电器厂家,电机为纯铜电机。

9、齿轮部分保证不断齿不打齿,我们均采用渗碳齿轮厂家质保

10、我厂所有设备保修1年,设备重大质量问题一律执行国家三包政策。

主要技术参数

XK5032数控铣床

作台面积mm

1370×360

X、Y、Z轴行程mm

900/330/320

X、Y、Z轴快移速度m/min

8/8/6

工作台T型槽mm

3-18/80

主轴转速r.p.m

30-1500(18级)

主轴孔锥度

ISO 50(7:24)

主轴中心距立柱 垂直导轨距离mm

340

主轴端面至工作台面距离mm

55-315

主轴轴向移动距离mm

85

立铣头最大回转角度

±45°

主电机功率kw

7.5

X、Y、Z进给电机功率kw

2/2/4.3

切削进给速度mm/min

1-4000

定位精度mm

0.03

重复定位精度mm

0.015

机床重量kg

3300

机床外形尺寸mm

2360×1978×2380

1、加工零件时,必须关上防护门,不准把头、手抻入防护门内,加工过程中不允许打开防护门;
2、加工过程中,操作者不得擅自离开机床,应保持思想高度集中,观察机床的运行状态。若发生不正常现象或事故时,应立即终止程序运行,切断电源并及时报告指导老师,不得进行其它操作;
3、严禁用力拍打控制面板、触摸显示屏。严禁敲击工作台、分度头、夹具和导轨;
4、严禁私自打开数控系统控制柜进行观看和触摸;
5、操作人员不得随意更改机床内部参数。实习学生不得调用、修改其它非自己所编的程序;
6、机床控制微机上,除进行程序操作和传输及程序拷贝外,不允许作其它操作;
7、数控铣床属于大精设备,除工作台上安放工装和工件外,机床上严禁堆放任何工、夹、刃、量具、工件和其它杂物;
8、禁止用手接触刀尖和铁屑,铁屑必须要用铁钩子或毛刷来清理;
9、禁止用手或其它任何方式接触正在旋转的主轴、工件或其它运动部位;
10、禁止加工过程中测量工件、手动变速,更不能用棉丝擦拭工件、也不能清扫机床;
11、禁止进行尝试性操作;
12、使用手轮或快速移动方式移动各轴位置时,一定要看清机床XYZ轴各方向-”号标牌后再移动。移动时先慢转手轮观察机床移动方向无误后方可加快移动速度;
13、在程序运行中须暂停测量工件尺寸时,要待机床完全停止、主轴停转后方可进行测量,以免发生人身事故;
14、机床若数天不使用,则每隔一天应对NCCRT部分通电2-3小时。
15、关机时,要等主轴停转3分钟后方可关机。

1.班前保养

(1)开车前检查各油池是否缺油,并按照润滑图所示,使用清净的机油进行一次加油。

(2)检查电源开关外观和作用是否良好,接地装置是否完整。

(3)检查各部件螺钉、像目、手柄、手球及油杯等有无松动和丢失,如发现应及时拧紧和补齐。

(4)检查传动皮带状况。

(5)检查电器安全装置是否良好。

2.班中保养

(1)观察电机、电器的灵敏性、可靠性、温升、声响及震动等情况。

(2)检查电器安全装里的灵敏和可靠程度。

(3)观察各传动部件的温升、声向及震动等情况。

(4)时刻检查床身和升降台内的柱塞油泵的工作情况,当机床在运转中而指示器内没有油流出时,应及时进行修理。

(5)发现工作台纵向丝杠轴向间隙及传动有间隙,应按说明要求进行调整。

(6)主轴轴承的调整。

(7)工作台快速移动离合器的调整。

(8)传动皮带松紧程度的调整。

3.班后保养:

工作后必须检查、清扫设备,做好日常保养工作,将各操作手柄(开关)置于空档(零位)拉开电源开关,达到整齐、清洁、润滑、安全。

定期保养

1.每3个月清洗床身内部、升降台内部和工作台底座的润滑油池、用汽油清洗润滑油泵的游油网,每年不少于两次。

2.升降丝杠用二硫化铝油剂每两月润滑一次。

3.机床各部间隙的调整:

(1)主轴润滑的调整,必须保证每分钟有一滴油通过。

(2)工作台纵向丝杠传动间隙的调整,每3个月调整或根据实际使用情况进行调整,要求是传动间隙充分减小,丝杠的间隙不超过1/40转,同时在全长上都不得有卡住现象。

(3)工作合纵向丝杠轴向间隙的调整,目的是消除丝杠和螺母之间的传动间隙,同时还要使丝杠在轴线方向与工作台之间的配合间隙达到最小。

(4)主轴轴承径向间隙的调整,根据实际使用情况进行调整。

4.工作台快速移动离合器的调整要求

(1)摩擦离合器脱开时,摩擦片之间的总和间隙不应该少于2~3mm。

(2)摩擦离合器闭合时,摩擦片应紧密地压紧,并且电磁铁的铁芯要完全拉紧,如果电磁铁的铁芯配合得正确,在拉紧状态中电磁铁不会有响声。

合同签订时注明运费负责方,发货时原则上以发本地物流车优先(速度快,一般实行供方到需方点对点服务),对于质量小及物流不好配货的的机床发华宇、德邦或物流,具体事宜电话联系。

本公司本着“质优为先、管理为本、客户至上、持续发展”的方针,坚持以人为本,开拓创新,精益求精的管理理念,用一流的人才,一流的技术,一流的管理为广大客户提供优质的产品,让客户买得 称心、用得舒服、用后放心,特向国内外新老用户承诺如下:

一、严格按国际质量体系认证标准来规范我们的产品设计、制造、安装、售后服务行为,公司始终坚持“一流的的管理、生产一流的产品、提供一流的服务”现已形成铸造、加工、安装、调试于一体的一条龙生产格局,公司拥有完善的售后体制并能承接国内外机床设备的维修以及改造升级,承揽各种专用机械的设计制造,并可充分满足客户的个性化要求定制,用我们的真诚、热情、执着和追求,全心全意为客户奉献最佳的设备配置方案一流的产品质量,周到的 安装、维修服务。

二、为方便客户及时传递安装、维修信息,我司的售后服务热线:0632-5966211,欢迎随时拔打垂询。

三、为保证在第一时间内赶到安装、维修现场,我公司司已为之建成了体系完整、功能齐全的密集型销售、售后服务网络。保证在最短的时间内为您解除后顾之忧。

四、我公司对售出产品的“三电四十八”服务规定是一年保修、终身维护。出现影响使用故障的设备。保证3小时内电话回复,电话中解决不了的48小时内到达用户现场维修。

五、热忱欢迎广大新老用户,以一次合作、终身为友为信条,经常向我们提供产品设计、产品质量和售后服务方面的改进方案和建议。以上各点售后服务承诺,我们一定信守诺言,言必行、行必果。我们将与广大客户共创双赢!
