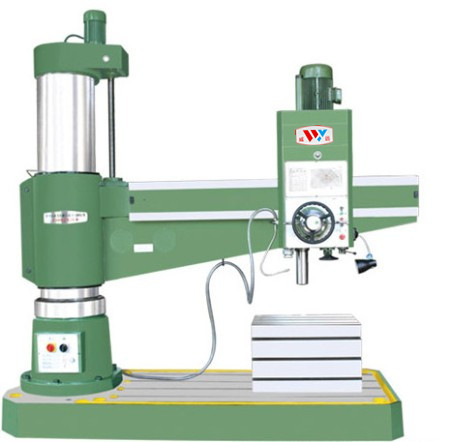

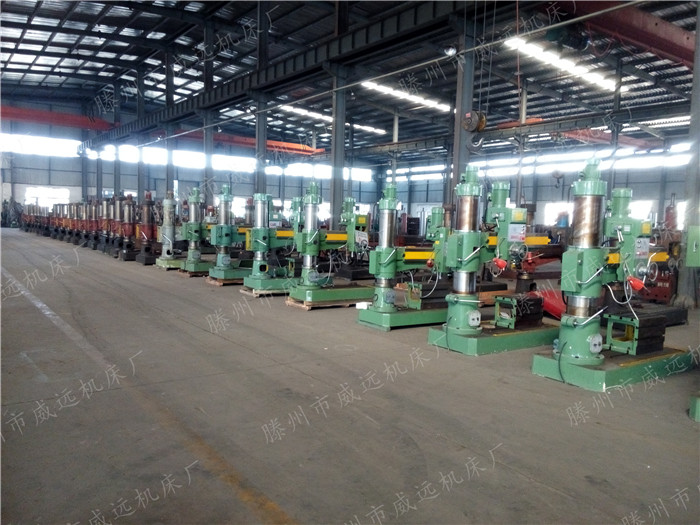

Z3050×16摇臂钻床

Z3050摇臂钻床,也可以称为横臂钻。主轴箱可在摇臂上左右移动,并随摇臂绕立柱回转±180º的钻床。摇臂还可沿立柱柱上下升降,以适应加工不同高度的工件。较小的工件可安装在工作台上,较大的工件可直接放在机床底座或地面上。摇臂钻床广泛应用于单件和中小批生产中,加工体积和重量较大的工件的孔。摇臂钻床加工范围广,可用来钻削大型工件的各种螺钉孔、螺纹底孔和油孔等。

1、Z3050型摇臂钻床采用3台电动机拖动,他们分别是主轴电动机,摇臂升降电动机,和冷却泵电动机,这些电动机都采用直接启动方式。

2、为了适应多种形式的加工要求,摇臂钻床主轴的旋转及进给运动有较大的调速范围,一般情况下多由机械变速机构实现。主轴变速机构与进给变速机构均装在主轴箱内。

3、摇臂钻床的主运动和进给运动均为主轴的运动,为此这两项运动有一台主轴电动机拖动,分别经主轴传动机构,进给传动机构实现主轴的旋转和进给。

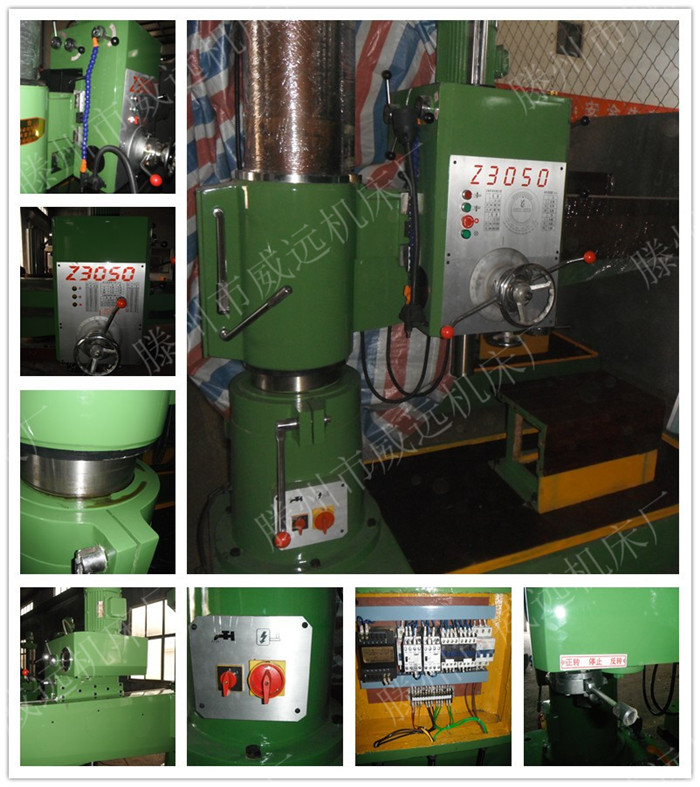

4、采用机械电气双重保险、开门断电,急停按钮更加有效的提高安全措施。

1.齿轮箱自动供油系统:摇臂钻的设计原理就是立式齿轮,传统的润滑方式是利用齿轮转速把润滑油带甩到上面齿轮润滑

2.立柱安全锁紧,传统一般都是立柱锁紧 不带安全装置,装此设置要多2个交流接触器。
3.主轴有行程开关保护系统,在自动进给时,忘记松开自动进给会使主轴顶车,这个保护主轴不易被损坏。

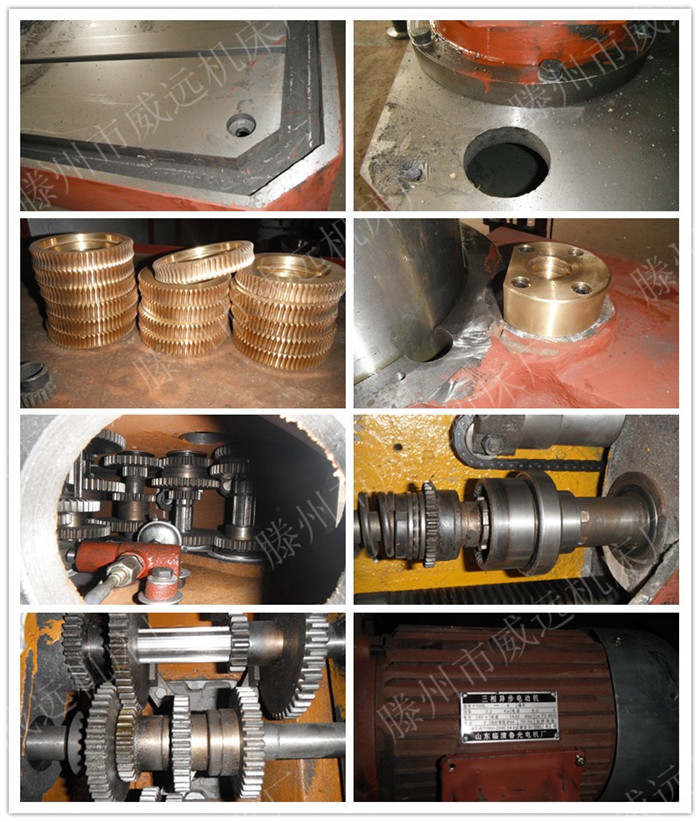

4.超音频淬火齿轮:耐磨、硬度高.
5.丝杠采用品牌厂家,品牌厂家不是直接用圆钢车出来,而是严格按照工艺要求,回火热处理等严格工艺要求,专用丝杠设备,使用外圆磨磨后光洁度高,使用寿命超过普通丝杠2倍。

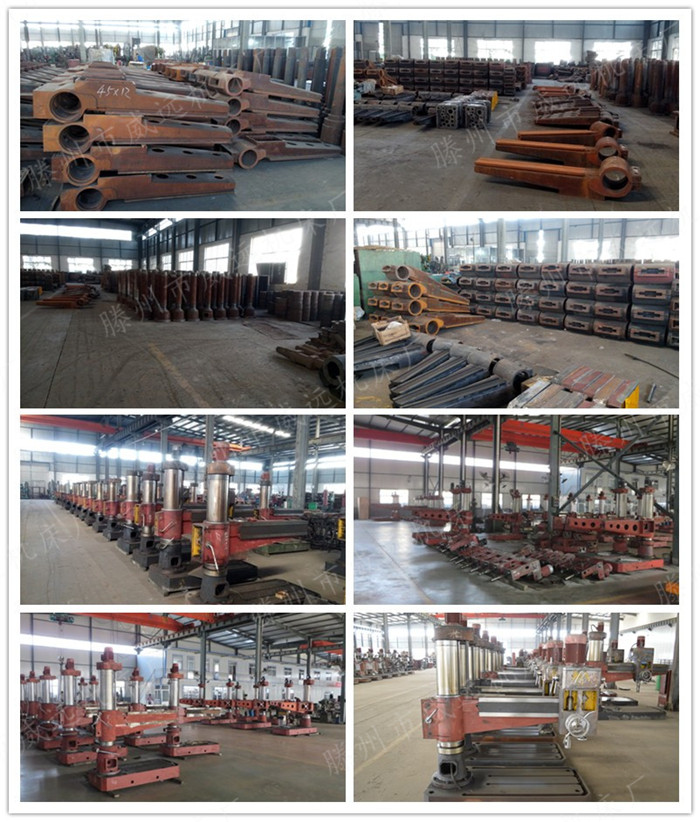

6.精度好,从毛坯件进厂到机加工车间再到装配车间,喷漆车间,成品车间每一道程序都有专门的质检,从而保证产品出厂的绝对合格。

技术参数

Z3050×16

最大钻孔直径mm

50

主轴中心线至立柱母线距离mm

360-1600

主轴箱水平移动距离mm

1250

主轴端面至底座工作面距离mm

260-1050

摇臂升降距离mm

500

摇臂升降速度m/s

0.02

摇臂回转角度(°)

+ 180

主轴圆锥孔

莫氏5

主轴转速范围r/min

781100

主轴转速级数

6

主轴进给量范围mm/r

0.10-0.56

主轴进给量级数

6

主轴行程mm

220

主轴允许最大进给抗力N

18000

主电机功率kw

4

摇臂升降电机功率kw

1.5

冷却泵电机功率kw

0.09

机床重量(约)kg

2500

机床轮廓尺寸(长×宽×高)

2170×910×2450

1.工作前对所用钻床和工卡量进行全面检查,确认无误时方可工作。

2.严禁戴手套操作,女生发辫应挽在帽子内。

3.工件装夹必须牢固可靠。钻小件时,应用工具夹持,不准用手拿着钻。

4.使用自动走刀时,要选好进给速度,调整好行程限位块。手动进刀时,一般按照逐渐增压和逐渐减压原则进行,以免用必过猛造成事故。

5.钻头上绕有长铁屑时,要停车清除。禁止用风吹、用手拉,要用刷子或铁钩清除。

6.精铰深孔时,拔取圆器和销棒,不可用力过猛,以免手撞在刀具上。

7.不准在旋转的刀具下,翻转、卡压或测量工件。手不准触摸旋转的刀具。

8.使用摇臂钻时,横臂回转范围内不准有障碍物。工作前,横臂必须卡紧。

9.横臂和工作台上不准存放物件,被加工件必须按规定卡紧,以防工件移位造成重大人身伤害事故和设备事故。

10.工作结束时,将横臂降到最低位置,主轴箱靠近立柱,并且都要卡紧。

1、清洗机床外表及死角,拆洗各罩盖,要求内外清洁、无锈蚀、无黄袍,漆见本色铁见光。清洗导轨面及清除工作台面毛刺。检查补齐螺钉、手球、手板,检查各手柄灵活可靠性。

2、摇臂钻床主轴进刀箱保养:检查油质,保持良好,油量符合要求。清除主轴锥孔毛刺。清洗液压变速系统、滤油网,调整油压。
3、摇臂钻床润滑系统检查:清洗油毡,要求油杯齐全、油路畅通,油窗明亮。
4、摇臂钻床摇臂及升降夹紧机构检查:检查调整升降机构和夹紧机构达到灵敏可靠。
5、摇臂钻床冷却系统检查:清洗冷却泵、过滤器及冷却液槽。检查冷却液管路,要求无漏水现象。
6、摇臂钻床电器系统检查:清扫电机及电器箱内外尘土。关闭电源,打开电器门盖,检查电器接头和电器元件是否有松动、老化。检查限位开关是否工作正常。开门断电是否起到作用。检查液压系统是否正常,有无漏油现象。各电器控制开关是否正常。

合同签订时注明运费负责方,发货时原则上以发本地物流车优先(速度快,一般实行供方到需方点对点服务),对于质量小及物流不好配货的的机床发华宇、德邦或物流,具体事宜电话联系。

本公司本着“质优为先、管理为本、客户至上、持续发展”的方针,坚持以人为本,开拓创新,精益求精的管理理念,用一流的人才,一流的技术,一流的管理为广大客户提供优质的产品,让客户买得 称心、用得舒服、用后放心,特向国内外新老用户承诺如下:

一、严格按国际质量体系认证标准来规范我们的产品设计、制造、安装、售后服务行为,公司始终坚持“一流的的管理、生产一流的产品、提供一流的服务”现已形成铸造、加工、安装、调试于一体的一条龙生产格局,公司拥有完善的售后体制并能承接国内外机床设备的维修以及改造升级,承揽各种专用机械的设计制造,并可充分满足客户的个性化要求定制,用我们的真诚、热情、执着和追求,全心全意为客户奉献最佳的设备配置方案一流的产品质量,周到的 安装、维修服务。

二、为方便客户及时传递安装、维修信息,我司的售后服务热线:0632-5966211,欢迎随时拔打垂询。

三、为保证在第一时间内赶到安装、维修现场,我公司司已为之建成了体系完整、功能齐全的密集型销售、售后服务网络。保证在最短的时间内为您解除后顾之忧。

四、我公司对售出产品的“三电四十八”服务规定是一年保修、终身维护。出现影响使用故障的设备。保证3小时内电话回复,电话中解决不了的48小时内到达用户现场维修。

五、热忱欢迎广大新老用户,以一次合作、终身为友为信条,经常向我们提供产品设计、产品质量和售后服务方面的改进方案和建议。以上各点售后服务承诺,我们一定信守诺言,言必行、行必果。我们将与广大客户共创双赢!
