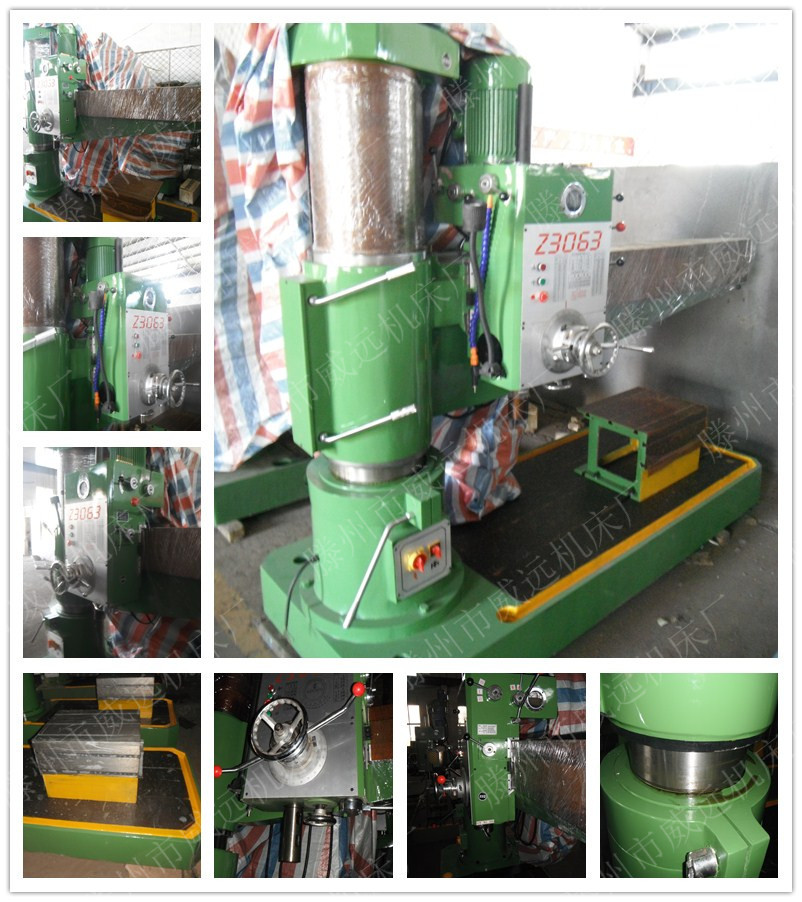

Z3063×18/20摇臂钻床

Z3063摇臂钻床,也可以称为横臂钻。主轴箱可在摇臂上左右移动,并随摇臂绕立柱回转±180º的钻床。摇臂还可沿立柱柱上下升降,以适应加工不同高度的工件。较小的工件可安装在工作台上,较大的工件可直接放在机床底座或地面上。摇臂钻床广泛应用于单件和中小批生产中,加工体积和重量较大的工件的孔。摇臂钻床加工范围广,可用来钻削大型工件的各种螺钉孔、螺纹底孔和油孔等。

1、Z3063型摇臂钻床采用3台电动机拖动,他们分别是主轴电动机,摇臂升降电动机,和冷却泵电动机,这些电动机都采用直接启动方式。

2、为了适应多种形式的加工要求,摇臂钻床主轴的旋转及进给运动有较大的调速范围,一般情况下多由机械变速机构实现。主轴变速机构与进给变速机构均装在主轴箱内。

3、摇臂钻床的主运动和进给运动均为主轴的运动,为此这两项运动有一台主轴电动机拖动,分别经主轴传动机构,进给传动机构实现主轴的旋转和进给。
4、采用机械电气双重保险、开门断电,急停按钮更加有效的提高安全措施。

1.齿轮箱自动供油系统:摇臂钻的设计原理就是立式齿轮,传统的润滑方式是利用齿轮转速把润滑油带甩到上面齿轮润滑

2.立柱安全锁紧,传统一般都是立柱锁紧 不带安全装置,装此设置要多2个交流接触器。
3.主轴有行程开关保护系统,在自动进给时,忘记松开自动进给会使主轴顶车,这个保护主轴不易被损坏。
4.超音频淬火齿轮:耐磨、硬度高.
5.丝杠采用品牌厂家,品牌厂家不是直接用圆钢车出来,而是严格按照工艺要求,回火热处理等严格工艺要求,专用丝杠设备,使用外圆磨磨后光洁度高,使用寿命超过普通丝杠2倍。
6.精度好,从毛坯件进厂到机加工车间再到装配车间,喷漆车间,成品车间每一道程序都有专门的质检,从而保证产品出厂的绝对合格。

术参数

Z3063×18/20

最大钻孔直径mm

63

主轴中心线至立柱母线距离mm

360-1600/2120

主轴箱水平移动距离mm

1250

主轴端面至底座工作面距离mm

340-1350

摇臂升降距离mm

655

摇臂升降速度m/s

0.02

摇臂回转角度(°)

+ 180

主轴圆锥孔

莫氏5

主轴转速范围r/min

341100

主轴转速级数

12

主轴进给量范围mm/r

0.10-0.56

主轴进给量级数

6

主轴行程mm

315

主轴允许最大进给抗力N

30000

主电机功率kw

5.5

摇臂升降电机功率kw

1.5

冷却泵电机功率kw

0.09

机床重量(约)kg

2800/3500

机床轮廓尺寸(长×宽×高)

2300×950×2615/2600×1000×2615

1.工作前对所用钻床和工卡量进行全面检查,确认无误时方可工作。

2.严禁戴手套操作,女生发辫应挽在帽子内。

3.工件装夹必须牢固可靠。钻小件时,应用工具夹持,不准用手拿着钻。

4.使用自动走刀时,要选好进给速度,调整好行程限位块。手动进刀时,一般按照逐渐增压和逐渐减压原则进行,以免用必过猛造成事故。

5.钻头上绕有长铁屑时,要停车清除。禁止用风吹、用手拉,要用刷子或铁钩清除。

6.精铰深孔时,拔取圆器和销棒,不可用力过猛,以免手撞在刀具上。

7.不准在旋转的刀具下,翻转、卡压或测量工件。手不准触摸旋转的刀具。

8.使用摇臂钻时,横臂回转范围内不准有障碍物。工作前,横臂必须卡紧。

9.横臂和工作台上不准存放物件,被加工件必须按规定卡紧,以防工件移位造成重大人身伤害事故和设备事故。

10.工作结束时,将横臂降到最低位置,主轴箱靠近立柱,并且都要卡紧。

1、清洗机床外表及死角,拆洗各罩盖,要求内外清洁、无锈蚀、无黄袍,漆见本色铁见光。清洗导轨面及清除工作台面毛刺。检查补齐螺钉、手球、手板,检查各手柄灵活可靠性。

2、摇臂钻床主轴进刀箱保养:检查油质,保持良好,油量符合要求。清除主轴锥孔毛刺。清洗液压变速系统、滤油网,调整油压。
3、摇臂钻床润滑系统检查:清洗油毡,要求油杯齐全、油路畅通,油窗明亮。
4、摇臂钻床摇臂及升降夹紧机构检查:检查调整升降机构和夹紧机构达到灵敏可靠。
5、摇臂钻床冷却系统检查:清洗冷却泵、过滤器及冷却液槽。检查冷却液管路,要求无漏水现象。
6、摇臂钻床电器系统检查:清扫电机及电器箱内外尘土。关闭电源,打开电器门盖,检查电器接头和电器元件是否有松动、老化。检查限位开关是否工作正常。开门断电是否起到作用。检查液压系统是否正常,有无漏油现象。各电器控制开关是否正常。
